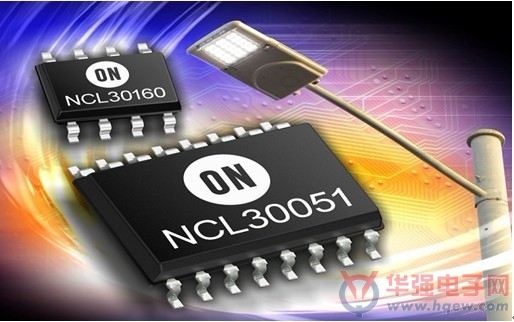

当前,LED产品应用广泛,在大部分应用领域中都能找到它的身影。但是,有些应用领域因其特殊性会对LED的电源部分提出相应的要求,像汽车前灯照明要求LED要有宽输入电压范围,LED显示屏的驱动则一般要求多通道恒流源(目前多数为16通道)再加上灰度控制等功能。因此,LED驱动器需要针对不同的应用设计出相应的性能,同时,还要搭配不同的解决方案。对于高亮度的LED照明应用来讲,效率、散热与可靠性是不得不考虑的问题。近日,安森美半导体新推出了两款LED驱动芯片组——功率因数校正(PFC)离线式LED驱动器NCL30051与可调光恒流降压LED驱动器NCL30160,这两者的搭配为空间受限且讲究高能效的高亮度LED驱动器应用提供极佳方案。
NCL 30051NCL30051是一款LED专用电源集成电路(IC),能够为降压直流-直流(DC-DC)转换器/LED驱动器(如NCL30160)提供恒定电压。该器件集成了一个临界导电模式(CrM) PFC控制器及一个半桥谐振控制器,并内置600V驱动器,针对离线电源应用进行了优化,具备了所有实现高能效、小外形因数设计所需的特性。NCL30051的半桥段采用固定频率工作,通过调节PFC段的输出电压来稳压,且集成了反馈环路开路保护,再加PFC过压和欠压检测机制,还可以最高设定为75 kHz的可调节频率振荡器。
NCL30160是一款用于大功率LED的开关稳压器,采用基于NCL30051的电源所提供的恒定电压去降低电压,从而为LED串提供恒定电流。通过利用仅55 m?的低导通阻抗内部MOSFET及以100%占空比工作的能力,能够提供能效高达98%的方案。此恒流器件以6.3 V至40 V的输入电压范围工作,是工业及汽车应用的极佳方案。最高1.4 MHz的高开关频率使设计人员可采用更小的外部元件,帮助将电路板尺寸减至最小及成本降至最低。NCL30160包含迟滞控制特性,在负载瞬期间提供快速的回应,省下小型信号控制环路补偿元件。保护特性包括可藉电阻设定LED电流、LED短路保护、欠压锁定及热关闭。
安森美半导体计算及消费产品部高级副总裁宋世荣(Bill Schromm)说:“NCL30051与NCP30160 IC在一起搭配工作,以最少的所需外部元件简化电源电路设计。这种架构使芯片组能够集成在更紧凑及更高性价比的LED照明电源中,用于户外照明(如街灯、停车场灯)及汽车照明等通用照明应用。”
同时,这两个新品拥有宽泛的温度工作范围,可以为用户提供方便。NCL30051和NCL30160的工作结点温度范围分别为-40 ?C至+150 ?C和-55 ?C至+125 ?C。 这两款新品体现了当前LED驱动芯片的高效率和高集成化的设计主流,同时,也反映出安森美在高亮度LED驱动器应用方面的设计功力。
